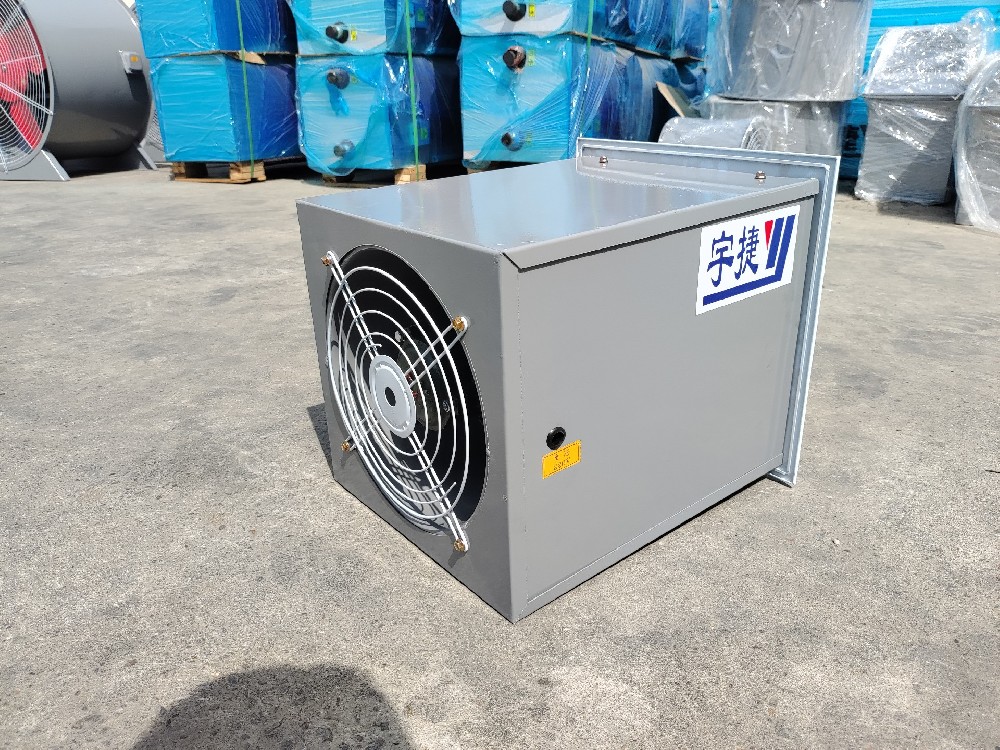

山东宇捷空调设备有限公司是专业的边墙风机设备厂家，长年从事边墙风机设备的生产与销售工作，对于其他空调设备也有着极其丰富的技术和经验，今天和大家一起分享XBDZ-1方形壁式轴流风机的结构性能

　　风机特点：

　　DFBZ、BDFBZ系列新型轴流通风机是在T35-11系列轴流通风机的基础上改进设计的，适合墙体上安装的新型

　　排风机，除全部保留了T35-11系列风机的性能和优点外还具有以下特点：

　　（1）运行平稳，气流稳定，使进出风机的气流均匀。

　　（2）振动小，噪声低：对风机的关键零部件，在制造质量上进行了严格的控制，使风机的振动和噪声降低到较

　　低水平，经测量振动速度有效值为1.3mm/s（标准为6.3mm/2）比A噪声级为30.4dB(A)（标准为38dB(A)）.

　　（3）有防雨和自然风倒灌的作用：在风机出风口设有自垂百叶，制作时已调好配重，当风机停止运转时气阀自

　　动关闭防止室外雨水和自然风向室内倒灌，风机运转时气流自动吹开自垂百叶。

　　（4）安装方便：风机外壳制成方形，建筑设计时，墙体按不同型号预留方孔，安装时从墙体外侧放入墙洞，风

　　机和墙体之间塞以橡胶板后，用水泥沙浆抹平，再用M10膨胀螺栓，固定板压紧气自垂百叶法兰即可。

　　适用范围和适用条件：

　　（1）本系列风机广泛用于发电厂，变电站和一般工厂、仓库、办公室、住宅内通风换气。

　　（2）通过风机的气体应无粘性和纤维物质及显著粉尘。

　　（3）气体温度不得超过60℃

　　型号及用途：

　　（1）DFBZ系列：用于排放空气或其他不含腐蚀性气体的钢结构轴流风机。

　　（2）BDFBZ系列：用于排放含有易燃易爆，但不含腐蚀性气体的钢外壳铝叶轮（或尼龙叶轮）防爆轴流通风机。

　　风机结构：

　　（1）各系列风机同号同规格的外形尺寸均相同，均由：叶轮、内圆外方机壳、集流器、防护网、自垂百叶和电

　　动机组成。

　　（2）风机集流器采用一次成型圆弧流线型，可减少气流入口损失。

　　（3）采用了经改进后的YSF系列和YBF系列风机专用电动机，提高了效率
